一、LY双管液下泵概述

LY型双管液下泵是一种立式离心泵，适用于化工﹑石油﹑电力﹑冶金﹑制药﹑造纸﹑环保等多个行业部门，可用来进行对有腐蚀性液体，含有一定量固体颗粒液体的输送。是我厂选用国内优秀的水力模型设计而成,高效节能稳定是LY液下泵的优点。

LY/LYO/LYG系列长轴液下泵，选用国际优秀的水力模型，泵设计和制造按AP1610VS4型执行，泵轴由泵盖和滑动轴承体内的滑动轴承支承，上轴承采用耐磨轴承，采用锂基润滑脂润滑。该系列泵适用于输送各种腐蚀性液体和清水，同时也适用于输送含有颗粒或纤维的各类污水。LY/LYO型其输送介质温度范围为-20℃~+120℃，LYG型输送介质可达+400℃，工作压力可达1.6MPa。

二、LY双管液下泵结构特点

1.LY型长轴液下泵接轴结构安全可靠

2. 转子部件可以轴向调整

3.转子部件采用多点支撑，泵运转安全可靠。

4.滑动轴承采用外润滑或自润滑

5.泵起动时，叶轮已浸没在介质中，因而起动容易，不存在排气抽空问题

6.采用双端蜗壳泵体（口径80mm上），转子部件受径力小，轴挠度小，滑动轴承磨损小，寿命长。

7.从电机端看，泵为顺时针方向旋转。

三、LY双管液下泵型号意义

LY40-160

LY--双管长轴液下泵

40--出口直径mm

160--叶轮名义直径mm

四、LY液下泵结构材料表

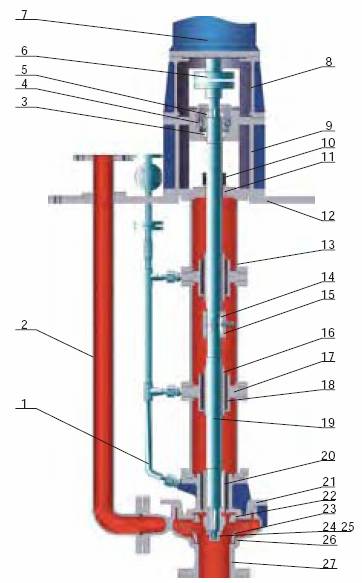

LY长轴液下泵结构图

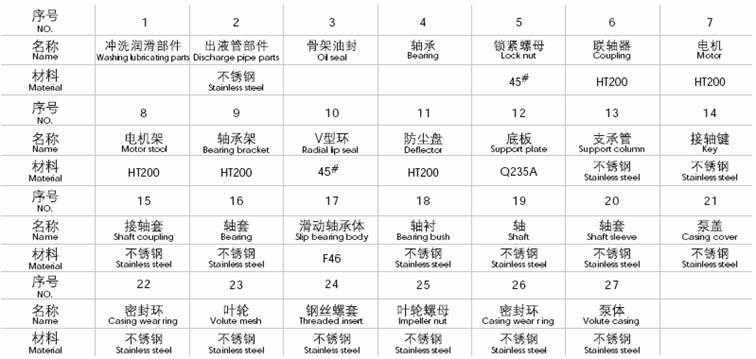

长轴液下泵部件材料表

五、LY双管长轴液下泵参数性能表

型号	叶轮型式	流量	扬程	电机转数 n=2950r/min				流量	扬程	电机转数 n=1450r/min
				比重γ=1		比重γ=1.35				比重γ=1		比重γ=1.35
		m3/h	m	KW	电机型号	KW	电机型号	m3/h	m	KW	电机型号	KW	电机型号
LY25-200	A	11.5	47	5.5	Y132S1-2	7.5	Y132S2-2	5.8	11	1.1	Y90S-4	1.1	Y90S-4
	B	10.5	40	4	Y112M-2	5.5	Y132S1-2	5.4	10	1.1	Y90S-4	1.1	Y90S-4
	C	9	34	3	Y100L-2	4	Y112M-2	4.6	7.5	1.1	Y90S-4	1.1	Y90S-4
	D	7.5	26	2.2	Y90L-2	3	Y100L-2	4	5.5	1.1	Y90S-4	1.1	Y90S-4
LY40-160	A	28	31	5.5	Y132S1-2	7.5	Y132S2-2	14	7	1.1	Y90S-4	1.1	Y90S-4
	B	25.6	27	5.5	Y132S1-2	7.5	Y132S2-2	13	6	1.1	Y90S-4	1.1	Y90S-4
	C	22	20	4	Y112M-2	5.5	Y132S1-2	11	4.5	1.1	Y90S-4	1.1	Y90S-4
	D	20	14	2.2	Y90L-2	3	Y100L-2	9.5	3.5	1.1	Y90S-4	1.1	Y90S-4
LY40-200	A	29	51	11	Y160M1-2	15	Y160M2-2	14.5	12	1.5	Y90L-4	2.2	Y100L1-4
	B	26	45	7.5	Y132S2-2	11	Y160M2-2	13	10.5	1.1	Y90S-4	1.5	Y90L-4
	C	22	37	7.5	Y132S2-2	7.5	Y132S2-2	11.5	8	1.1	Y90S-4	1.1	Y90S-4
	D	18	18	4	Y112M-2	5.5	Y132S1-2	9.5	6	1.1	Y90S-4	1.1	Y90S-4
LY40-250	A	32	76	18.5	Y160L-2	22	Y180M-2	16	18.5	3	Y100L2-4	4	Y112M-4
	B	30	70	15	Y160M1-2	18.5	Y160L-2	15	17	2.2	Y100L1-4	3	Y100L2-4
	C	24	58	11	Y160M1-2	15	Y160M2-2	12.5	13	1.5	Y90L-4	2.2	Y100L1-4
	D	21	45	7.5	Y132S2-2	11	Y160M1-2	10.5	10	1.1	Y90S-4	1.5	Y90L-4
LY50-160	A	50	32	11	Y160M1-2	15	Y160M2-2	25	7.5	1.5	Y90L-4	2.2	Y100L1-4
	B	45	27	7.5	Y132S2-2	11	Y160M1-2	22.5	6	1.5	Y90L-4	1.5	Y90L-4
	C	38	20	5.5	Y132S1-2	7.5	Y132S2-2	19	4.5	1.1	Y90S-4	1.1	Y90S-4
	D	31	15	3	Y100L-2	4	Y112M-2	16.5	3	1.1	Y90S-4	1.1	Y90S-4
LY50-200	A	62	50	18.5	Y160L-2	22	Y180M-2	31	12	3	Y100L2-4	3	Y100L2-4
	B	56	44	15	Y160M2-2	18.5	Y160L-2	28.5	10.5	2.2	Y100L1-4	3	Y100L2-4
	C	49	35	11	Y160M1-2	15	Y160M2-2	25	8	1.5	Y90L-4	2.2	Y100L1-4
	D	43	26	7.5	Y132S2-2	11	Y160M1-2	22	6	1.1	Y90S-4	1.5	Y90L-4
LY50-250	A	70	80	30	Y200L1-2	37	Y200L2-2	35	19	4	Y112M-4	5.5	Y132S-4
	B	66	73	30	Y200L1-2	37	Y200L2-2	33	17.5	4	Y112M-4	5.5	Y132S-4
	C	60	58	22	Y180M-2	30	Y200L1-2	30	14	3	Y100L2-4	4	Y112M-4
	D	50	43	15	Y160M2-2	18.5	Y160L-2	26	10	2.2	Y100L1-4	3	Y100L2-4
型号	叶轮型式	流量	扬程	电机转数 n=2950r/min				流量	扬程	电机转数 n=1450r/min
				比重γ=1		比重γ=1.35				比重γ=1		比重γ=1.35
		m3/h	m	KW	电机型号	KW	电机型号	m3/h	m	KW	电机型号	KW	电机型号
LY50-315	A							44	27	11	Y160M-4	11	Y160M-4
	B							40	23	7.5	Y132M-4	11	Y160M-4
	C							35	18	5.5	Y132S-4	7.5	Y132M-4
	D							30	13	3	Y100L2-4	4	Y112M-4
LY80-160	A	94	30	15	Y160M2-2	18.5	Y160L-2	47	7	2.2	Y100L1-4	3	Y100L2-4
	B	85	26	11	Y160M1-2	15	Y160M2-2	42	6	2.2	Y100L1-4	2.2	Y100L1-4
	C	76	21	11	Y160M1-2	11	Y160M1-2	38	4.5	1.5	Y90L-4	2.2	Y100L1-4
	D	66	15	5.5	Y132S1-2	7.5	Y132S2-2	34	3	1.1	Y90S-4	1.1	Y90S-4
LY80-200	A	103	52	30	Y200L1-2	37	Y200L2-2	51	12.5	4	Y112M-4	5.5	Y132S-4
	B	95	46	22	Y180M-2	30	Y200L1-2	47	11	3	Y100L2-4	4	Y112M-4
	C	84	36	15	Y160M2-2	22	Y180M-2	40	8.5	2.2	Y100L1-4	3	Y100L2-4
	D	70	28	11	Y160M1-2	15	Y160M2-2	36	6.5	1.5	Y90L-4	2.2	Y100L1-4
LY80-250	A	127	80	45	Y225M-2	75	Y280S-2	64	19	7.5	Y132M-4	11	Y160M-4
	B	120	74	45	Y225M-2	55	Y250M-2	60	18	7.5	Y132M-4	7.5	Y132M-4
	C	105	57	30	Y200L1-2	45	Y225M-2	52	13.5	4	Y112M-4	5.5	Y132S-4
	D	87	43	22	Y180M-2	30	Y200L1-2	46	10	3	Y100L2-4	4	Y112M-4
LY80-315	A							70	32	15	Y160L-4	18.5	Y180M-4
	B							66	29	11	Y160M-4	15	Y160L-4
	C							56	23	11	Y160M-4	11	Y160M-4
	D							45	17	5.5	Y132S-4	7.5	Y132M-4
LY100-160	A	162	27	22	Y180M-2	30	Y200L1-2	81	6.2	3	Y100L2-4	4	Y112M-4
	B	150	22	15	Y160M2-2	22	Y180M-2	73	5	2.2	Y100L1-4	3	Y100L2-4
	C	130	15	11	Y160M1-2	15	Y160M2-2	63	3.3	1.5	Y90L-4	2.2	Y100L1-4
	D	110	10	7.5	Y132S2-2	11	Y160M1-2	55	2	1.1	Y90S-4	1.5	Y90L-4
LY100-200	A	193	48	45	Y225M-2	55	Y250M-2	95	11.5	5.5	Y132S-4	7.5	Y132M-4
	B	180	42	37	Y200L2-2	45	Y225M-2	90	9.5	5.5	Y132S-4	7.5	Y132M-4
	C	155	33	30	Y200L1-2	37	Y200L2-2	80	7.5	4	Y112M-4	5.5	Y132S-4
	D	135	24	18.5	Y160L-2	30	Y200L1-2	70	5	3	Y100L2-4	3	Y100L2-4
型号	叶轮型式	流量	扬程	电机转数 n=2950r/min				流量	扬程	电机转数 n=1450r/min
				比重γ=1		比重γ=1.35				比重γ=1		比重γ=1.35
		m3/h	m	KW	电机型号	KW	电机型号	m3/h	m	KW	电机型号	KW	电机型号
LY100-250	A	230	77	75	Y280S-2	90	Y280M-2	115	19	11	Y160M-4	15	Y160L-4
	B	218	71	75	Y280S-2	90	Y280M-2	110	17	11	Y160M-4	11	Y160M-4
	C	190	56	45	Y225M-2	75	Y280S-2	100	13	7.5	Y132M-4	11	Y160M-4
	D	170	42	37	Y200L2-2	45	Y225M-2	90	9	5.5	Y132S-4	7.5	Y132M-4
LY100-315	A							125	30	18.5	Y180M-4	30	Y200L-4
	B							119	28	18.5	Y180M-4	22	Y180L-4
	C							104	23	15	Y160L-4	18.5	Y180M-4
	D							86	16.5	11	Y160M-4	11	Y160M-4
LY150-200	A							160	10	7.5	Y132M-4	11	Y160M-4
	B							152	8.5	7.5	Y132M-4	11	Y160M-4
	C							140	6	5.5	Y132S-4	7.5	Y132M-4
	D							123	4	3	Y100L2-4	4	Y112M-4
LY150-250	A							195	17.5	15	Y160L-4	22	Y180L-4
	B							180	15	15	Y160L-4	18.5	Y180M-4
	C							160	10.5	11	Y160M-4	11	Y160M-4
LY150-315	A							220	31	30	Y200L-4	45	Y225M-4
	B							210	29	30	Y200L-4	37	Y225S-4
	C							180	23	22	Y180L-4	30	Y200L-4
	D							150	16	15	Y160L-4	18.5	Y180M-4
LY200-250	A							305	16.5	22	Y180L-4	45	Y225M-4
	B							290	15	18.5	Y180M-4	37	Y225S-4
	C							260	11	15	Y160L-4	30	Y200L-4
	D							240	7	11	Y160M-4	18.5	Y180M-4
LY200-315	A							350	29	45	Y225M-4	55	Y250M-4
	B							340	28	37	Y225S-4	55	Y250M-4
	C							300	21	30	Y200L-4	37	Y225S-4
	D							250	14	18.5	Y180M-4	22	Y180L-4
