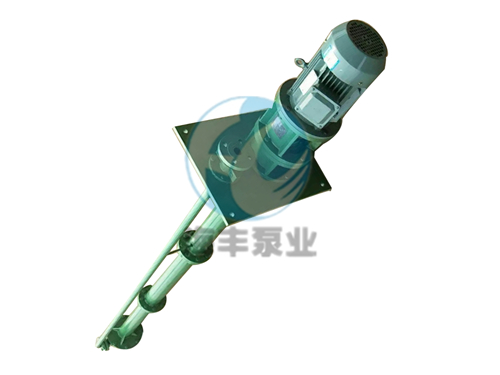

FYL长轴液下泵_液下长轴泵

  • 所属分类:长轴液下泵

  • 点击次数:
  • 发布日期:2019-4-29 19:16:46
  • 全天固话:0523-84319236
  • 微信联系:18752695028
详细介绍

一、FYL长轴液下泵简述


FYL型长轴液下泵是一种立式离心泵,适用于化工﹑石油﹑电力﹑冶金﹑制药﹑造纸﹑环保等多个行业部门,可用来进行对有腐蚀性液体,含有一定量固体颗粒液体的输送。是我厂选用国内优秀的水力模型设计而成,高效节能稳定是FYL液下泵优点。



二、FYL长轴液下泵特点


1、从电机向泵端看,泵为逆时针。

2、泵采用长轴结构,插入深度可达10米,轴联接结构安全可靠,拆卸方便。

3、泵起动时叶轮浸没在介质中,因而起动容易,不存在排气抽空问题。

4、转子部件可轴向调整,且采用多点支承,泵运转平稳可靠,可采用加长吸入管,增加插入深度,充分利用自身吸程,转子长度缩短,刚性增强,寿命延长,经济合理。

5、滑动轴承可选用外冷却润滑或自冷却润滑。

6、出口法兰为分半活动法兰,便于连接。

7、配用低速电机,噪声小,运行平稳,使用寿命长。

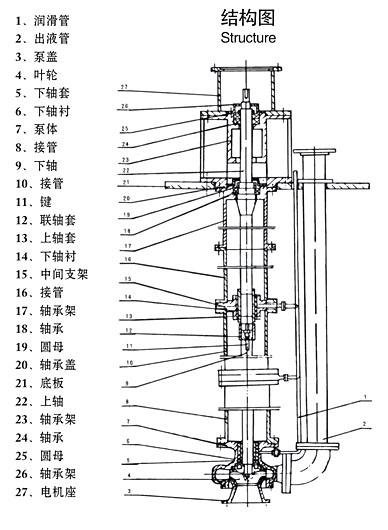

三、长轴液下泵结构图

timg (5).jpg

四、FYL长轴液下泵性能参数

型号

泵额定转速n=2900r/min

泵额定转速n=1450r/min

流量Q
(m3/h)

扬程H
(m)

电机功率
(KW)

流量Q
(m3/h)

扬程
(m)

电机功率
(KW)

25FYL-25

3.6

25

2.2

1.6

6

0.75

25FYL-41

3.6

41

4

1.6

10

1.5

25FYL-50

3.2

50

5.5

1.6

12.5

1.5

25FYL-80

3.2

80

11

1.6

20

2.2

40FYL-16

7.2

16

2.2

3.6

4

1.1

40FYL-26

7.2

26

3

3.6

5

1.1

40FYL-40

7.2

40

4

3.6

10

1.5

40FYL-50

6.3

50

5.5

3.2

12.5

1.5

40FYL-80

6.3

80

11

3.2

20

2.2

50FYL-25

14.4

25

4

7.2

6

1.5

50FYL-40

14.4

40

7.5

7.2

10

2.2

50FYL-50

12.5

50

7.5

6.3

12.5

2.2

50FYL-80

12.5

80

15

6.3

20

3

65FYL-25

28.8

25

5.5

14

6

1.5

65FYL-40

28.8

40

11

14

10

3

65FYL-50

25

50

11

12.5

12.5

3

65FYL-80

25

80

18.5

12.5

20

3

65FYL-125

25

125

30

12.5

32

5.5

80FYL-15

54

15

5.5

27

4

0.75

80FYL-24

54

24

11

27

6

1.1

80FYL-38

54

38

15

27

9

1.5

80FYL-50

50

50

22

25

12.5

2.2

80FYL-80

50

80

30

25

20

4

80FYL-125

50

125

45

25

32

7.5

100FYL-23

100

23

11

50

5

2.2

100FYL-37

100

37

15

50

9

3

100FYL-50

100

50

30

50

12.5

4

100FYL-80

100

80

45

50

20

7.5

100FYL-125

100

125

75

50

32

11

125FYL-50

200

50

45

100

12.5

7.5

125FYL-80

200

80

75

100

20

15

125FYL-125

200

125

132

100

32

18.5

150FYL-20




200

20

30

150FYL-32




200

32

45

150FYL-50




200

50

55

200FYL-20




400

20

45

200FYL-32




400

32

75

200FYL-50




400

50

90
